Vad är IP-klassning?

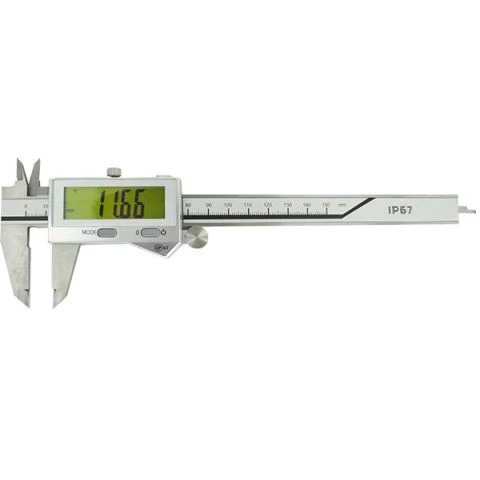

IP står för ”international protection” eller ”ingress protection” och är en klassificering av skyddet på en elektronisk produkt, även kallad kapslingsklassning. Den markerar hur väl elektroniken är inkapslad och skyddad från damm, vatten, inträngande föremål och beröring. Många av våra skjutmått har den här klassificeringen.

Klassificeringen har ett nummersystem som vi kommer reda ut i den här guiden.
Och för att det ska bli enklare att hänga med så tar vi med ett exempel på en vanligt förekommande IP-klassning: IP67.

Första siffran i IP-klassningen avger hur dammresistent en produkt är. Produkterna testas genom olika metoder och godkänns om ingen funktion är nedsatt och om produkten är säker.

  • IP1X – Ett 50 mm stort objekt trycks med en kraft på 50 N vilket kan jämföras med en hand som håller i produkten.
  • IP2X – Ett 12–12,5 mm stort objekt trycks med en kraft på 10 N och 30 N vilket kan jämföras med ett finger som trycker på produkten.
  • IP3X – Ett 2,5 mm stort objekt med en kraft på 3 N vilket kan jämföras med en skruvmejsel som trycker på produkten.
  • IP4X – Ett 1 mm stort objekt med en kraft på 1 N vilket kan jämföras med en ståltråd som trycker på produkten.
  • IP5X – Testas i en dammkammare med finkornigt talkpulver i 2 - 8 timmar och testas även med samma krav som för IP4X (Acceptanskravet är att dammet som kommit in i utrustningen inte påverkar funktion eller säkerhet)
  • IP6X – Testas i en dammkammare med finkornigt talkpulver i 2 - 8 timmar och testas även med samma krav som för IP4X (Acceptanskravet är att inget damm tränger igenom skyddet över huvud taget)

I vårt exempel betyder alltså detta att IP67 har testats i en dammkammare med
finkornigt talkpulver och att ett 1 mm stort objekt med en kraft på 1 N har
tryckts mot produkten.

Den andra siffran på IP-klassningen uppger hur vattentålig produkten är. Inget vatten ska ha trängt in så att det påverkar funktionen eller säkerheten. Nedan följer de olika kraven:

  • IP X0 – Helt oskyddad
  • IP X1 – Droppskyddad
  • IP X2 – Droppskyddad lutning 15 grader
  • IP X3 – Strålsäker
  • IP X4 – Striltätt
  • IP X5 – Spolsäkert
  • IP X6 – Spoltätt
  • IP X7 – Vattentätt 1 m, minst 30 min
  • IP X8 – Vattentät under tryck
  • IP X9 – Varmt vatten under högt tryck från olika vinklar

I vårt exempel betyder alltså detta att IP67 utöver det tidigare testet även klarar av att ligga i vatten på
1 meters djup i minst 30 minuter utan att det påverkat funktionen på produkten.
