3-backchuck på fästplatta, VMJ

fr. 16 388 kr 13 110 kr

I Lager
Artnr
VMJ-XXX
200 mm I lager
16 388 kr 13 110 kr
VMJ-200
-
+
Artnr VMJ-200
Lagersaldo I lager
Fraktklass Standard
E (mm) 58
P (mm) 200
Inre spännomr. Ø (mm) 62
Yttre Ø + höjd (mm) 8
R (mm) 76.5
Längd (mm) 250
M (mm) 18
C (mm) 120
K (mm) 43
G (mm) 3-M10
F (mm) 20
Höjd till skär (mm) 254
N (mm) 200
Beskrivning

A: 254 mm
B: 83 mm
C: 120 mm
D: 176 mm
E: 58 mm
F: 20 mm
G: 3x M10
H: 82 mm
I: 150 mm
J: 28 mm
K: 43 mm
L: 250 mm
M: 18 mm
N: 200 mm
P: 200 mm
Q: 200 mm
R: 76.5 mm
Yttre spännområde: 8-180 mm
Innre Spännområde: 62-170 mm

 Vikt: 24.4 kg

273 mm I lager
21 156 kr 16 925 kr
VMJ-250
-
+
Artnr VMJ-250
Lagersaldo I lager
Fraktklass Pallgods
E (mm) 87
P (mm) 273
Inre spännomr. Ø (mm) 80
Yttre Ø + höjd (mm) 12
R (mm) 87
Längd (mm) 324
M (mm) 18
C (mm) 190
K (mm) 50
G (mm) 3-M12
F (mm) 24
Höjd till skär (mm) 327
N (mm) 200
Beskrivning

A: 327 mm
B: 83 mm
C: 190 mm
D: 250 mm
E: 87 mm
F: 24 mm
G: 3x M12
H: 100 mm
I: 150 mm
J: 35 mm
K: 50 mm
L: 324 mm
M: 18 mm
N: 200 mm
P: 273 mm
Q: 283 mm
R: 87 mm
Yttre spännområde: 12-260 mm
Innre Spännområde: 80-250 mm

VMJ-XXX
VMJ-XXX VMJ-XXX

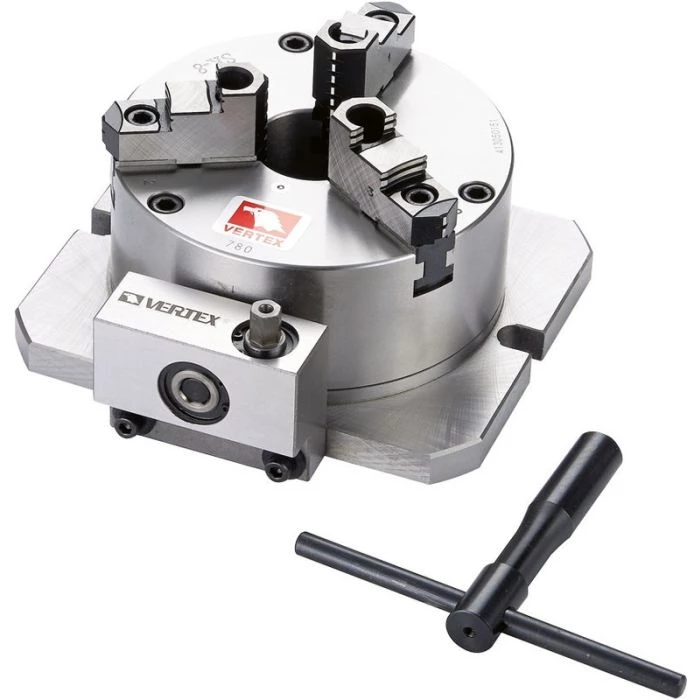

3-backchuck på fästplatta, VMJ

  • 3-backschuck med vändbara backar fäst på platta för bordsmontering
  • För fastspänning av cylindriska detaljer på ett maskinbord
  • Går att ersätta med en 4-backchuck för kvadratiska arbetsstycken
  • Vertikal samt horisontal åtdragning
